基于嶄新的構思，獨特原理的HarmonicDrive?
。這個機構是由美國發明家Musser產生的。
Musser是一位超越了專業的機械工程領域，在物理?化學?生物等廣泛范圍擁有1500多項專利的天才發明家。
迄今為止，傳遞動力和動作的齒輪機構，為了達到「更快、更精密」的至上目的，剛性不斷提高。
與此相對他的HarmonicDrive?理論應用了金屬的撓曲、彈性力學，作為推翻以往常識的動力傳遞方式，一躍受到了全世界的矚目。
了解HarmonicDrive?
Principle Of HarmonicDrive?HarmonicDrive?的創始人?C.W.Musser
HarmonicDrive?的發明者C.W.Musser
應用金屬?gòu)椥粤W(xué)的HarmonicDrive?
應用金屬?gòu)椥粤W(xué)的HarmonicDrive?僅由3個基本零件（波發生器/柔輪/剛輪）組成（根據形狀，可能有4種基本要素，但工作原理相同）。產生這種精密運動的HarmonicDrive?獨特的機制可以從齒嚙合的樣子看到。
波發生器
在橢圓狀凸輪的外周組裝了薄壁的滾珠軸承的部分。軸承的內周固定在凸輪上，外圈通過滾珠彈性變形。通常安裝在輸入軸上。
柔輪
薄壁杯狀金屬?gòu)椥泽w的零件。開口部外周刻有齒。柔輪的底部（杯狀底部）稱為膜片，通常安裝在輸出軸上。
剛輪
剛體環狀零件。內周刻有齒，齒數比柔輪多2片。通常固定在外殼上。
工作原理
-

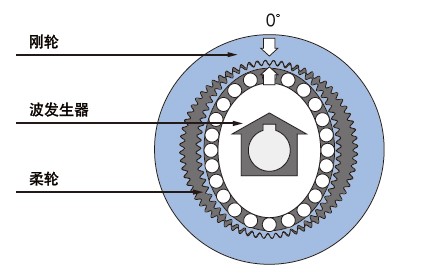

柔輪被波發生器彎曲成橢圓狀。因此，在長軸部分剛輪和齒輪嚙合，在短軸部分則完全與齒輪呈脫離狀態。 -

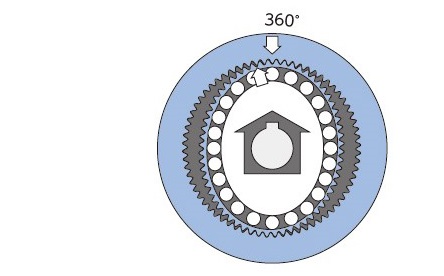

波發生器旋轉一周（360度）后，由于比剛輪減少2齒，因此柔輪向逆時針?lè)较蛞苿?dòng)2齒。一般將該動作作為輸出執行。 -

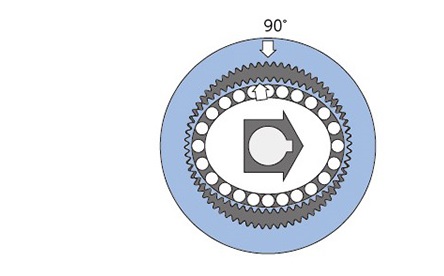

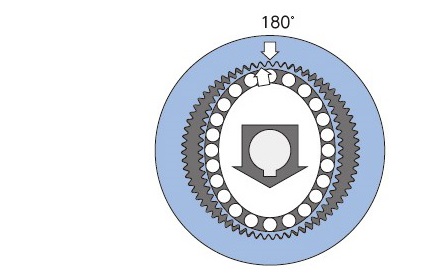

波發生器向順時針?lè)较蛐D(zhuǎn)180度后，柔輪僅向逆時針?lè)较蛞苿?dòng)一齒。 -
固定剛輪，使波發生器按順時針?lè)较蛐D(zhuǎn)后，柔輪發生彈性形變，與剛輪嚙合的齒輪位置順次移動。
HarmonicDrive?的特長
-
1、高速比
一段同軸上有1/30～1/320的高減速比。無需復雜的機構、結構即可獲得高減速裝置。
-
2、小背隙（滯后運動）
HarmonicDrive?與一般齒輪的齒嚙合不同，背隙非常小，這是控制機構領域不可缺少的特點。
-
3、高精度
同時嚙合齒數多，而且在180°對稱的2個地方嚙合，所以對齒距誤差和累計齒距誤差的旋轉精度的影響被平均化，得到了高位置精度和旋轉精度。
-
4、零件數量少，易于組裝
盡管是高減速比，但構成的基本零件只有3點。而且，因?yàn)樵谕惠S上，所以組件產品容易組裝，可以簡單地進行設計。
-
5、小型、輕量
與以往的齒輪裝置相比，1/3以下的容量和1/2以下的重量可以得到相同的轉矩容量和速比，因此可以使裝置小型、輕量化。
-
6、大轉矩容量
柔輪是由疲勞強度高的特殊鋼制成的。另外，與一般的動力傳遞裝置不同，同時嚙合齒數約占總齒數的30%，而且由于面接觸，所以施加在1個齒上的力變得非常小，得到了高轉矩容量。
-
7、卓越的效率
由于齒嚙合部的滑動非常少，所以摩擦引起的動力損失很少，即使是高減速比也能維持高效率，驅動電機的小型化是可能的。
-
8、安靜的運轉
由于齒嚙合的圓周速度低并取得了力的平衡，所以是安靜運轉，而且振動也非常小。
